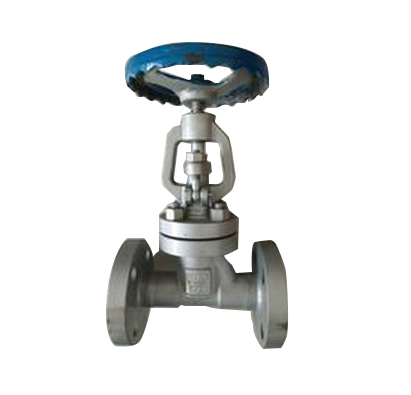

北京式电站截止阀

截止阀主要特点： 主要用来接通或截断管路中的介质，一般不用来调节流量，但适用的压力范围很广。 技术参数：主要零件材料适用工况 阀体，阀盖，阀瓣 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni9Ti 密封面 H(Cr13)或Y(硬质合金) W(本体)或Y（硬质合金） 阀杆及内件 1Cr13 填料 柔性石墨 垫片 高径石墨 适用介质 水，蒸汽，油品 硝酸类等腐蚀性介质 硝酸类等腐蚀性介质 。 截止阀具有以下优点：1.结构简单，制造和维修比较方便。2.工作行程小，启闭时间短。3. 密封性好，密封面间磨擦力小，寿命较长。

电站截止阀的结构形式：1.截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。2. 截止阀阀体的结构形式有直通式、直流式和直角式。直通式是 常见的结构，但其流体的阻力 大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
电站截止阀的安装与维护应注意以下事项：1、手轮、手柄操作的截止阀可安装在管道的任何位置上。2、手轮、手柄及伟动机构，不允许作起吊用。3、介质的流向应与阀体所示箭头方向一致。

北京式锻钢截止阀试验压力表：

北京式锻钢电站截止阀外形尺寸和重量

截止阀在使用时，应注意以下三点：

1、截止阀在开启前应进行泄漏检查，确定阀门是否无泄漏缺陷、填料函是否无泄漏缺陷。

2、截止阀的阀杆操作如无法用人手完成，可使用专用的F扳手代替，但在F扳手仍无法开启的情况下，切勿使用加长扳手强行开闭，以避免阀门的损坏甚至是安全事故的发生。

3、截止阀在应用于中压汽管路时，在开启前需进行冷凝水排除，之后对管道进行蒸汽预热，预热压力保持在0.2至0.3MPA之间，这样做的目的是避免温度、压力突然变化引起的密封件损坏，在确定状态稳定后可将压力调至所需水平。

截止阀在实际生产中主要用于水、蒸汽、压缩空气等管路的控制，但不宜应用于粘度大易结晶的材料。

结构较为复杂，但实际操作简便省力，在调节流量和截断通道方面有较好表现，启闭速度慢 少出现水锤现象。

在使用时判断阀门启闭状态的主要方式，是观察阀杆露出阀盖的高度，以此来控制阀门的操作。

阀杆与阀盖连接的部分可能存在空隙，容易出现介质泄漏，这一点可以通过填料密封来解决。小型截止阀的阀杆螺纹设在阀体内，因此在使用中较多与介质接触时间较长，容易被介质腐蚀。

安装要参考流体的方向，注意保持管路流体的低进高出，也就是从下向上流过阀座口。

这样安装的目的是减少阀体内流体阻力从而降低阀门启闭力，同时还能保持在阀门关闭时阀杆、填料函不与介质接触，减少损坏和泄漏的发生。

截止阀有哪些缺点：　　

1：如果一些管道上对调节性要求高的话，就不适合安装截止阀，因为截止阀对调节这方面比较差　　

2：截止阀不适合在那些有脱硅，颗粒比较大，而且有粘度的管道上使用，不然会对阀瓣造成磨损。　

3：开关截止阀要使用的力气比较大，因为截止阀内部结构导致了流体阻力会很大，所以有很多客户都选择用电动截止阀。

4：截止阀的分类太多，这样就导致了很多客户在不明白工况的情况下，无从选择。

说了截止阀的缺点，那么它的优点也是显而易见的。

1：阀瓣和阀座的密封性能很好，密封面的相互摩擦力也很小，这样就延迟了截止阀的寿命。

2：结构比较简单，拆洗和维修都很方便。

3：工作行程很短，启闭时间也短，易操作。

电站截止阀安装的时候应该要注意以下几点：

1：管道介质流向要和阀体上标的箭头一致，我公司碰到一些客户在安装的时候，没注意看阀体上的箭头而装反了阀门，导致阀门不能正常工作，而来说我们的阀门时坏的，所以千万要记住安装的时候一定一定要看阀体上的箭头。

2：截止阀如果是手动的话，可以安装在管道的任何位置上，如果是气动和电动的话要根据实际情况看着，一定是平行管道安装。

3：安装之前要检查上管道里面是否有铁销，油垢，电焊残留物。

北京式电站截止阀的选用原则是：

1.高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。

2.管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

3.小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

4.有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。

5.合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式截止阀。

6.氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式截止阀。

7.城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止阀、平衡阀或柱塞阀，如公称通经小于150mm 的管路上。
