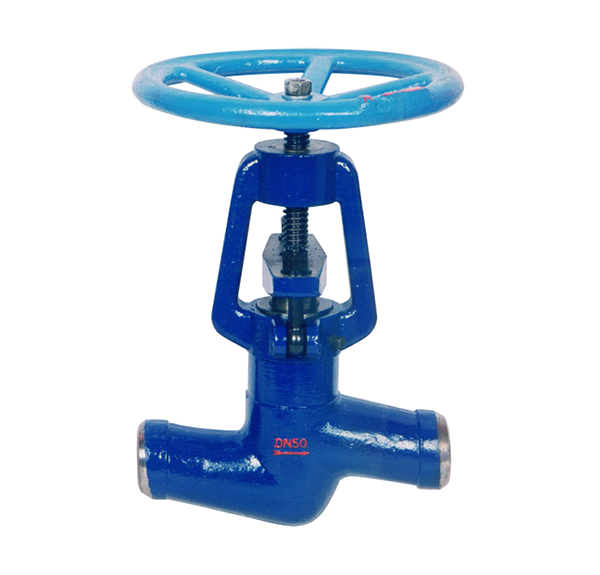

自紧式对焊高温高压截止阀

高温高压电站截止阀
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
保温截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
高温高压截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到 大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
液化气截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

高温高压电站截止阀的安装与维护
手轮、手柄操作的纹管截止阀可安装在管道的任何位置上。
手轮、手柄及伟动机构，不允许作起吊用。
介质的流向应与阀体所示箭头方向一致。
高温高压截止阀，也叫截门，是使用 广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。
高温高压温截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到 大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

3高温高压截止阀具有以下优点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
保温截止阀的缺点如下：
1、流体阻力大，开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
液化气截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

4.电站截止阀安装与维护应注意以下事项：
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。

5电站截止阀的结构特点
1. 阀门中腔采用压力自紧式密封结构，密封性能越好.
2. 阀瓣和阀座的密封面采用司太立钴基硬质合金喷焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性、能好.
3. 抗高温蠕变设计.
4. 阀杆采用整体锻造结构,经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性.
5. 阀盖填料函深度合理,填料加缓蚀剂,密封可靠.

6主要特点
1、阀门与管路连接采用焊接式结构。2、密封面不易磨损，擦伤，密封性能好，寿命长。
3、结构紧凑，启闭性好、高度小、维修方便。

7用途
适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上，切断或接通介质.
