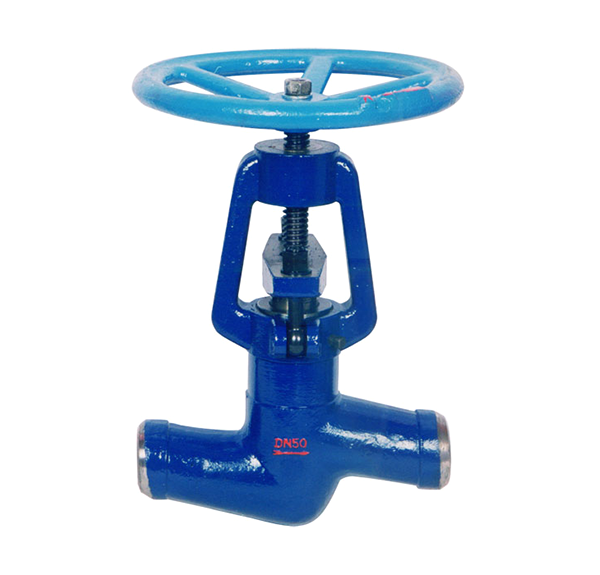

温州电站截止阀

【概述】 高温高压截止阀又名电站截止阀,具有结构紧凑，密封面不易磨损、擦伤；密封性能好，启闭时阀瓣行程小，启闭时间短；阀门高度小，是一种广泛使用的截断阀，用于石油 、化工 、水力 、火力电站各种系统截断或接通管路中的介质。
【规范】 温州电站截止阀的公称通径:DN15～DN200; 公称压力:PN16～PN320; 工作温度:≤550; 阀体材质:铸钢、不锈钢、合金钢; 阀杆材质:不锈钢、合金钢; 密封材质:不锈钢、硬质合金; 填料材质:石墨; 传动方式:手动、伞齿轮传动、电动; 适用介质:水、蒸汽、油品等。
温州电站截止阀的详细介绍
●J61Y-320V型焊接式截止阀主要特点及用途：
● 阀门与管路连接采用焊接式结构。
● 密封面不易磨损、擦伤、密封性能好、寿命长。
● 结构紧凑、启闭性好、高度小、维修方便。
● 适用于水、蒸油品管路上，具有耐高温、耐高压的特点。
●J61Y-P54710V型焊接式截止阀主要性能和使用范围
温州电站截止阀产品型号

公称压力PNMPa 试验压力MPa 工作压力MPa 工作温度℃ 适用介质
壳体强度 密封 P54 P55　P57
J61H/Y-100 10 15 11 / / / ≤450 水、蒸气油品
J61H/Y-200 20 30 22 / / /
J61H/Y-250 25 38 28 / / /
J61H/Y-320 32 48 36 / / /
J61Y-P54/100V / 30 22 10 / / ≤540 蒸气
J61Y-P54/140V / 38 28 14 / /
J61Y-P54/170V / 48 36 17 / /
J61Y-P55/100V / 38 28 / 10 / ≤555
J61Y-P55/140V / 48 36 / 14 /
J61Y-P55/170V / 53 39 / 17 /
J61Y-P57/100V / 48 36 / / 10 ≤570
J61Y-P57/140V / 55 40 / / 14
J61Y-P57/170V / 60 44 / / 17
●J61Y-P54710V型焊接式截止阀主要零件材料
零件名称　阀体　阀盖　阀杆　阀瓣　密封面　填料　阀杆螺母　手轮　紧固件
J61H型
J961H型 25WCB 25WCB 铬不锈钢铬钼铝钢氮化 铬不锈钢铬钼铝钢氮化 铬不锈钢 性石墨 铝

青铜可锻铸铁
碳钢

铬钼钢

J61Y型
J961Y型 25WCB 25WCB 铬不锈钢铬钼铝钢氮化 25 硬质合金
J61Y-P54型J961Y-P54型 12Cr1MoV
WC6 12Cr1MoV
WC6 20Cr1Mo1VA
38CrMoAIA 12Cr1MoV 硬质合金
J61Y-P55型J961Y-P55型 12Cr1MoV
WC6 12Cr1MoV
WC6 20Cr1Mo1VA
38CrMoAIA 12Cr1MoV 硬质合金
J61Y-P57型J961Y-P57型 12Cr1MoV
WC9 12Cr1MoV
WC9 20Cr1Mo1VA
38CrMoAIA 12Cr1MoV 硬质合金


●J61Y-P54710V型焊接式截止阀主要尺寸及重量
公称通径DN 主要外形尺寸和连接尺寸mm 重量kg
L D1 D2 D3 α H Do
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V
10 120 12 25 / 37.5 185 140 2.8
15 150 17 36 / 37.5 247 200 7.5
20 135 170 22 42 / 37.5 248 200 9
25 135 170 26 42 / 37.5 248 240 9.5
32 170 180 31 44 / 37.5 248.5 280 15
40 230 38 60 / 37.5 440 280 23
501 250 50 82 / 32 450 320 60
502 320 350 50 82 / 32 450 320 64
65 370 260 69 100 110 32 669 400 74
80 400 430 470 84 108 130 32 669 450 112.5
100 455 560 107 144 165 32 755 500 178.5
注：DN50为两种结构
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
10　120 120 12 28 / 37.5 189 140 3
15 150 150 17 40 / 37.5 250 200 9
20 135 170 135 170 22 46 / 37.5 252 200 11
25 135 170 135 170 26 46 / 37.5 254 240 13
32 170 180 170 180 31 49 / 37.5 254 2
