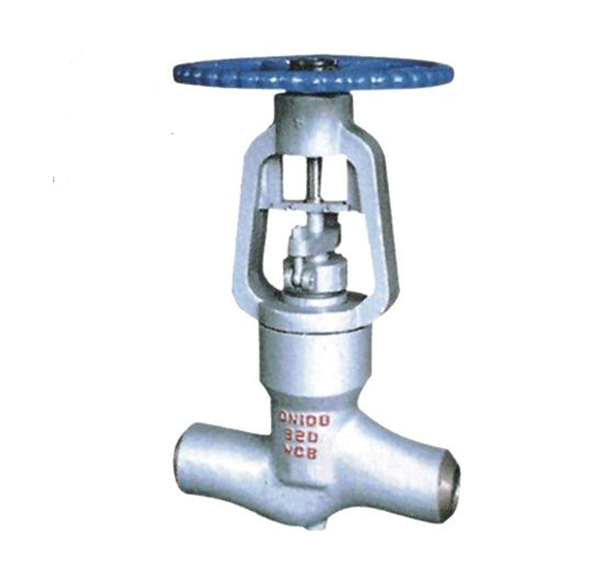

J61Y型焊接式电站截止阀
产品详情
J61Y型焊接式电站截止阀的产品详情
●J61Y-P54710V型焊接式截止阀主要特点及用途：
● 阀门与管路连接采用焊接式结构。
● 密封面不易磨损、擦伤、密封性能好、寿命长。
● 结构紧凑、启闭性好、高度小、维修方便。
● 适用于水、蒸油品管路上，具有耐高温、耐高压的特点。
●J61Y-P54710V型焊接式截止阀主要性能和使用范围
J61HY-250 J61HY-320 J61Y-P54140V焊接截止阀
J61HY-250 J61HY-320 J61Y-P54140V | ||||||
公称通径 DNmm | 阀体材料 | 温度℃ | 介质 | |||
WCB、12Cr1MoV | ≤425 ≤540 | 水、蒸汽 | ||||
主要尺寸mm | ||||||
L | D1 | D2 | H | D0 | α° | |
15 | 120 | 12 | 28 | 202 | 160 | 30 |
20 | 170 | 23 | 42 | 270 | 200 | 30 |
25 | 170 | 27 | 42 | 270 | 200 | 30 |
32 | 200 | 32 | 50 | 365 | 240 | 30 |
40 | 230 | 38.5 | 70 | 504 | 280 | 37.5 |
50 | 350 | 45 | 65 | 580 | 320 | 30 |
65 | 430 | 57.6 | 78 | 602 | 360 | 37.5 |
80 | 470 | 74 | 98 | 660 | 500 | 32.5 |
J61Y-P54710V型焊接式电站截止阀主要零件材料
零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固件 |
J61H型 | 25WCB | 25WCB | 铬不锈钢铬钼铝钢氮化 | 铬不锈钢铬钼铝钢氮化 | 铬不锈钢 | 柔 | 铝 | 可 | 碳钢 |
J61Y型 | 25WCB | 25WCB | 铬不锈钢铬钼铝钢氮化 | 25 | 硬质合金 | ||||
J61Y-P54型J961Y-P54型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 | ||||
J61Y-P55型J961Y-P55型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 | ||||
J61Y-P57型J961Y-P57型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 |
●J61Y-P54710V型电站截止阀主要尺寸及重量
公称通径DN | 主要外形尺寸和连接尺寸mm | 重量kg | |||||||
L | D1 | D2 | D3 | α | H | Do | |||
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V | |||||||||
10 | 120 | 12 | 25 | / | 37.5 | 185 | 140 | 2.8 | |
15 | 150 | 17 | 36 | / | 37.5 | 247 | 200 | 7.5 | |
20 | 135 170 | 22 | 42 | / | 37.5 | 248 | 200 | 9 | |
25 | 135 170 | 26 | 42 | / | 37.5 | 248 | 240 | 9.5 | |
32 | 170 180 | 31 | 44 | / | 37.5 | 248.5 | 280 | 15 | |
40 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 | |
501 | 250 | 50 | 82 | / | 32 | 450 | 320 | 60 | |
502 | 320 350 | 50 | 82 | / | 32 | 450 | 320 | 64 | |
65 | 370 260 | 69 | 100 | 110 | 32 | 669 | 400 | 74 | |
80 | 400 430 470 | 84 | 108 | 130 | 32 | 669 | 450 | 112.5 | |
100 | 455 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 | |
注：DN50为两种结构 | |||||||||
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V | |||||||||
10 | 120 | 120 | 12 | 28 | / | 37.5 | 189 | 140 | 3 |
15 | 150 | 150 | 17 | 40 | / | 37.5 | 250 | 200 | 9 |
20 | 135 170 | 135 170 | 22 | 46 | / | 37.5 | 252 | 200 | 11 |
25 | 135 170 | 135 170 | 26 | 46 | / | 37.5 | 254 | 240 | 13 |
32 | 170 180 | 170 180 | 31 | 49 | / | 37.5 | 254 | 280 | 17 |
40 | 230 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 |
501 | 250 | 250 | 50 | 90 | / | 32 | 453 | 320 | 68 |
502 | 320 350 | 320 350 | 50 | 90 | / | 32 | 455 | 320 | 72 |
65 | 370 260 | 370 260 | 69 | 104 | 110 | 32 | 630 | 400 | 83 |
80 | 400 430 470 | 400 430 470 | 84 | 110 | 140 | 32 | 672 | 450 | 118 |
100 | 455 560 | 455 560 | 107 | 148 | 170 | 32 | 761 | 500 | 185 |
