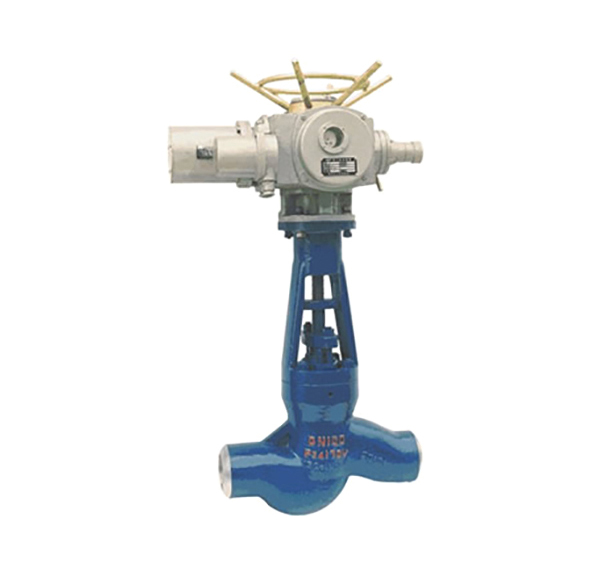

国标高温高压电站截止阀
产品详情
国标高温高压电站截止阀适用于公称压力PN1.6～16.0MPa（Class150～2500），工作温度≤600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
国标高温高压电站截止阀其主要结构特点有
1.密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
2.阀体与阀盖的连接形式各有不同、夹箍销轴式连接、法兰垫片连接和自密封螺纹连接。
3.阀门口径DN50以下的阀体、阀盖是模锻件、DN65以上的阀体、阀盖是铸钢件。
设计标准Design Standard | JB/T 3595 | |
结构长度 End to End | 对焊连接 Butt-welding End | JB/T 2766、GB/T15188.1 |
压力与温度Pressure&Temperature | JB/T 3595 | |
试验和检验Test&Inspection | JB/T 3595 | |
焊接坡口Bevel for Welding | JB/T 3595 | |
电站截止阀的主要零件材料：
序号No. | 零件名称Part Name | 材质Material |
1 | 阀体Body | WCB、WC1、WC6、WC9、C12 |
2 | 阀瓣Disc | 25、12Cr1MoVA、1Cr13 |
3 | 阀杆Stem | 1Cr17Ni12、2Cr13、20Cr1Mo1VA、25Cr2MoV |
4 | 密封圈Sealing Ring | 柔性石墨Graphite |
5 | 阀盖Bonnet | WCB、WC1、WC6、WC9、C12 |
6 | 填料Packing | 柔性石墨Graphite |
7 | 阀杆螺母Stem Nut | 铜合金Copper alloy |
8 | 电动装置Electrical Actuator | 组件Package |
