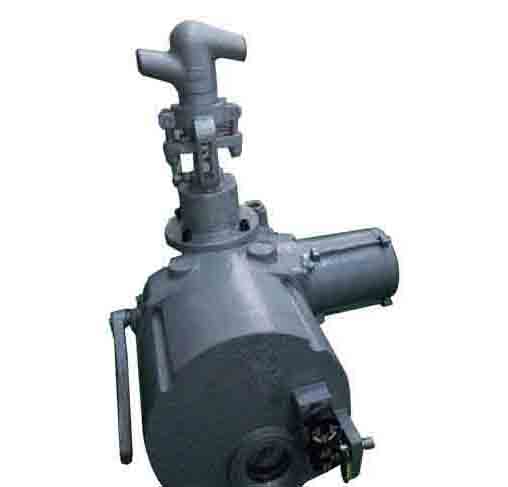

高压电动截止阀J961-320

产品详情

型号：J961-320高压电动截止阀

电动截止阀：

1、结构特点、用途及注意事项
可以安装在管道的任何位置上，介质从下往上流。产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。不锈钢截止阀适用于各类腐性介质的管道上，有良好的防腐性的足够的强度。其特点如下：
①阀瓣、阀座密封面用硬质合堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性好、使用寿命长。
②阀杆材料为渗氮钢，渗氮后的阀杆表面硬度高、耐磨、抗擦伤，抗腐蚀。
③由于温度、压力等原因，阀门口径DN50以下的阀体、阀盖为模锻件、DN65以上的阀体、阀盖为铸钢件。
④阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用与各种压力、温度及介质工况。
⑤安装阀门时注意介质的流向，严格按阀门流向箭头指示的方向安装。
⑥电动截止阀尽量垂直安装，阀杆向上。
电站截止阀的主要外形和连接尺寸

型号	J41H/Y/B/W-16C/P J41Y-16P/R/I J941H/Y/B/W-16C/P J941Y/W/Y-16P/R/I
公称通径DN	PN1.6MPa								WT(Kg)
公称通径DN	L	D	D1	D2	b	z-фd	H	D0	J41	J941
15	130	95	65	45	14	4-ф14	218	120	4.8	5.2
20	150	105	75	55	14	4-ф14	258	140	6.5	7.1
25	160	115	85	65	14	4-ф14	275	160	7	7.4
32	180	135	100	78	16	4-ф18	280	180	8.2	8.5
40	200	145	110	85	16	4-ф18	330	200	11	12.5
50	230	160	125	100	16	4-ф18	350	240	14.5	20
65	290	180	145	120	18	4-ф18	400	280	21.5	25
80	310	195	160	135	20	8-ф18	355	280	27	35
100	350	215	180	155	22	8-ф18	415	320	30	50
125	400	245	210	185	24	8-ф18	460	360	84	75
150	480	280	240	210	26	8-ф23	510	400	91	100
200	600	335	295	265	26	12-ф23	710	400	148	210
250	730	405	355	320	30	12-ф25	786	450	405	446
300	850	460	410	375	30	12-ф25	925	500	610	648
