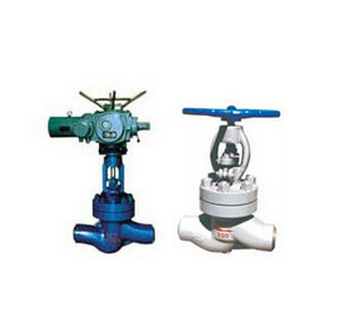

中法兰电站截止阀
产品详情
中法兰电站截止阀主要特点及用途
①阀门与管路连接采用焊接式结构，安装方便，无泄漏。
②密封面不易磨损、擦伤、密封性能好、寿命长。
③结构紧凑、启闭性好、高度小、维修方便。
④电站阀适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
⑤多种结构形式，便于用户选择。
中法兰电站截止阀的主要零件材料
零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固件 |
J61H型 | 25 | 25 | 铬不锈钢 | 铬不锈钢 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 碳钢 |
J61Y型 | 25 | 25 | 铬不锈钢 | 25 | 硬质合金 | ||||
J61Y-P54型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 | ||||
J61Y-P55型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 | ||||
J61Y-P57型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 |
电站阀的主要尺寸及重量
公称通径DN | 主要外形尺寸和连接尺寸（mm） | 重量（kg） | ||||||
L | D1 | D2 | D3 | α | H | D0 | ||
J61Y-100、200、250、320 J61Y-P54100V、P54140V、P54170V | ||||||||
10 | 120 | 12 | 25 | / | 37.5° | 189 | 140 | 3 |
15 | 150 | 17 | 36 | / | 37.5° | 250 | 200 | 9 |
20 | 135 170 | 22 | 42 | / | 37.5° | 252 | 200 | 11 |
25 | 135 170 | 26 | 42 | / | 37.5° | 254 | 240 | 13 |
32 | 170 180 | 31 | 44 | / | 37.5° | 254 | 280 | 17 |
40 | 230 | 38 | 60 | / | 37.5° | 440 | 280 | 23 |
50（1） | 250 | 50 | 82 | / | 32° | 453 | 320 | 68 |
50（2） | 320 350 | 50 | 82 | / | 32° | 455 | 320 | 72 |
65 | 370 260 | 69 | 100 | 110 | 32° | 630 | 400 | 83 |
80 | 400 430 470 | 84 | 108 | 130 | 32° | 672 | 450 | 118 |
100 | 455 560 | 107 | 144 | 165 | 32° | 761 | 500 | 185 |
125 | 600 | 124 | 170 | 184 | 32° | 885 | 550 | 249 |
150 | 700 | 146 | 180 | 212 | 32° | 930 | 600 | 358 |
J61Y-P55100V、P55140V、P55170V J61Y-P57100V、 P57140V、 P57170V | ||||||||
10 | 120 | 12 | 28 | / | 37.5° | 189 | 140 | 3 |
15 | 150 | 17 | 40 | / | 37.5° | 250 | 200 | 9 |
20 | 135 170 | 22 | 46 | / | 37.5° | 252 | 200 | 11 |
25 | 135 170 | 26 | 46 | / | 37.5° | 254 | 240 | 13 |
32 | 170 180 | 31 | 49 | / | 37.5° | 254 | 280 | 17 |
40 | 230 | 38 | 60 | / | 37.5° | 440 | 280 | 23 |
50（1） | 250 | 50 | 90 | / | 32° | 453 | 320 | 68 |
50（2） | 320 350 | 50 | 90 | / | 32° | 455 | 320 | 72 |
65 | 370 260 | 69 | 104 | 110 | 32° | 630 | 400 | 83 |
80 | 400 430 470 | 84 | 110 | 140 | 32° | 672 | 450 | 118 |
100 | 455 560 | 107 | 148 | 170 | 32° | 761 | 500 | 185 |
125 | 600 | 124 | 170 | 184 | 32° | 885 | 550 | 249 |
150 | 700 | 146 | 180 | 212 | 32° | 930 | 600 | 358 |
注:DN50为三种结构长度。
电站阀的主要性能和使用范围
产品型号 | 公称压力PN（MPa） | 试验压力（MPa） | 工作压力（MPa） | 工作温度（℃） | 适用介质 | |||
壳体强度 | 密封 | P54 | P55 | P57 | ||||
| J961H-100Y | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 |
| J961H-200Y | 20 | 30 | 22 | / | / | / | ||
| J961H-250Y | 25 | 38 | 28 | / | / | / | ||
| J961H-320Y | 32 | 48 | 36 | / | / | / | ||
J961Y-P54100V | / | 30 | 12.5 | 10 | / | / | ≤540 | 蒸汽 |
J961Y-P54140V | / | 38 | 17.5 | 14 | / | / | ||
J961Y-P54170V | / | 48 | 21.3 | 17 | / | / | ||
J961Y-P55100V | / | 38 | 12.5 | / | 10 | / | ≤550 | |
J961Y-P55140V | / | 48 | 17.5 | / | 14 | / | ||
J961Y-P55170V | / | 53 | 21.3 | / | 17 | / | ||
J961Y-P57100V | / | 48 | 12.5 | / | / | 10 | ≤570 | |
J961Y-P57140V | / | 55 | 17.5 | / | / | 14 | ||
J961Y-P57170V | / | 60 | 21.3 | / | / | 17 | ||
主要尺寸
公称通径 | 主要外形尺寸和连接尺寸（mm） | |||||
L | D1 | D2 | D3 | α | H | |
| J961H-100、200、250、320 J961Y-P54100V、P54140V、P54170VY | ||||||
15 | 150 | 17 | 36 | / | 37.5° | 518 |
20 | 135 170 | 22 | 42 | / | 37.5° | 518 |
25 | 135 170 | 26 | 42 | / | 37.5° | 518 |
32 | 170 180 | 31 | 44 | / | 37.5° | 560 |
40 | 230 | 38 | 60 | / | 37.5° | 545 |
50（1） | 250 | 50 | 82 | / | 32° | 728 |
50（2） | 320 350 | 50 | 82 | / | 32° | 748 |
65 | 370 260 | 69 | 100 | 110 | 32° | 829 |
80 | 400 430 470 | 84 | 108 | 130 | 32° | 898 |
100 | 455 560 | 107 | 144 | 165 | 32° | 913 |
125 | 600 | 124 | 170 | 184 | 32° | 1182 |
150 | 700 | 146 | 180 | 212 | 32° | 1278 |
J961Y-P55100V、P55140V、P55170V J961Y-P57100V、 P57140V、 P57170V | ||||||
15 | 150 | 17 | 40 | / | 37.5° | 518 |
20 | 135 170 | 22 | 46 | / | 37.5° | 518 |
25 | 135 170 | 26 | 46 | / | 37.5° | 518 |
32 | 170 180 | 31 | 49 | / | 37.5° | 560 |
40 | 230 | 38 | 60 | / | 37.5° | 545 |
50（1） | 250 | 50 | 90 | / | 32° | 728 |
50（2） | 320 350 | 50 | 90 | / | 32° | 748 |
65 | 370 260 | 69 | 104 | 110 | 32° | 829 |
80 | 400 430 470 | 84 | 110 | 140 | 32° | 898 |
100 | 455 560 | 107 | 148 | 170 | 32° | 913 |
125 | 600 | 124 | 170 | 184 | 32° | 1182 |
150 | 700 | 146 | 180 | 212 | 32° | 1278 |
注:DN50为三种结构长度。
订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、
压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，
我们的工程师 厂家会专心为您审核与分析。
四、以上价格均为虚价，有意者请联系我们。我们可以为您提供专业的解决方案，
包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，
为您提供 新的阀门知识、 好的服务、 佳的技术顾问。如有任何疑问，您可以致电给我们,
我们一定会尽心尽力为您提供 的服务。我们立志成为世界领先的阀门制造商。
通过密切关注客户需求与应用体验，把握市场导向：通过高强度的研发投入，保持技术领先；
通过科学管理和文化塑造，提升组织能力；通过高度重视和持续改进，让质量和服务成为我们的品牌标志。
