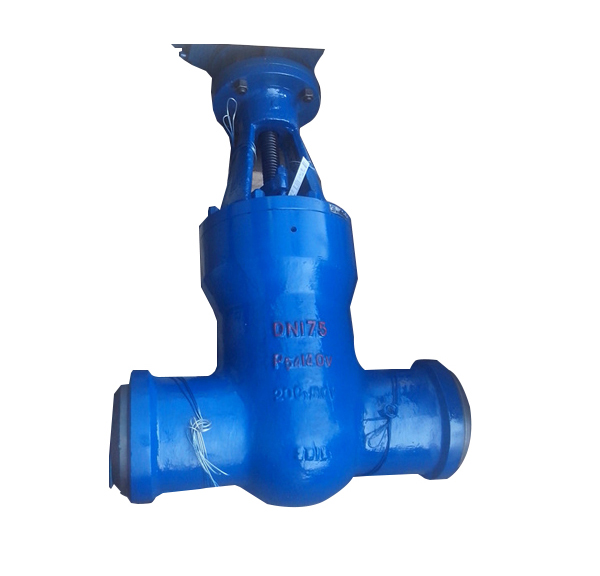

Z61Y-P54140V高压电站闸阀
产品详情
Z61Y-P54140V高温高压铬钼钒钢闸阀产品说明
1、本焊接闸阀中部连接方式有法兰连接与自密封式两种。
2、阀体长度及焊接口尺寸倒角坡度可根据有户要求生产。
高压闸阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
高压闸阀的性能参数
工作温度 | V型≤540℃≤570℃；其余型≤450℃ |
阀体材料 | V型铭钼钒钢ZG20CrMoV或ZG15CrMoV,其余型WCB |
适用介质 | 水、蒸汽 |
Z61Y-P54140V高温高压铬钼钒钢闸阀尺寸参数
型号 | 公称通经DN(mm) | 主要尺寸 | 重量(kg) | |||||
L | D | D1 | D2 | H | Do | |||
Z61Y-250 | 50 | 280 | 82 | 50 | 78 | 586 | 300 | 42 |
65 | 350 | 105 | 68 | 93 | 650 | 320 | 53 | |
80 | 480 | 120 | 83 | 110 | 680 | 400 | 130 | |
100 | 525 | 150 | 108 | 145 | 755 | 450 | 180 | |
125 | 600 | 195 | 129 | 172 | 830 | 500 | 190 | |
150 | 700 | 225 | 166 | 183 | 1050 | 550 | 320 | |
175 | 750 | 255 | 166 | 183 | 1050 | 600 | 400 | |
200 | 800 | 285 | 208 | 243 | 1050 | 650 | 420 | |
225 | 850 | 300 | 208 | 243 | 1100 | 700 | 480 | |
