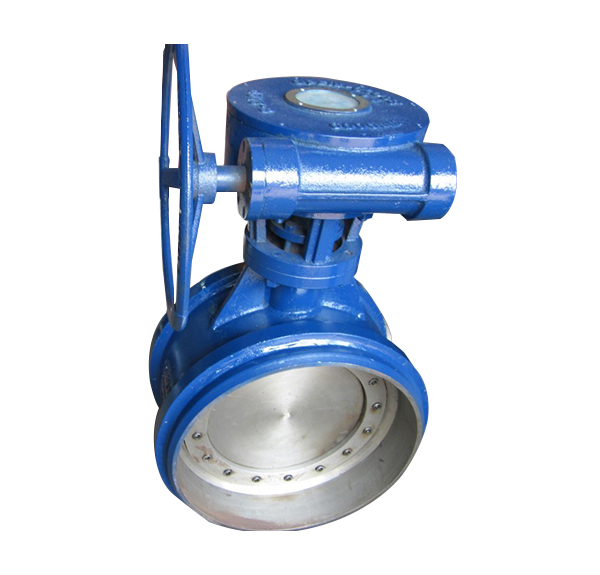

焊接蝶阀

焊接蝶阀

产品详情

对焊蝶阀的用途及特点

本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下:

1、结构紧凑、体积小、重量轻、操作灵活、使用方便;

2、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏;

3、此阀无法兰,对管道和保温包扎带来很大方便和美观;

4、具有耐高温、高压、耐腐蚀、耐磨损等特点。


对焊蝶阀采用标准

焊接尺寸::GB1224;ANSI B16.25; DIN2559

结构长度::GB/T12221-1989;API609

压力试验::GB/T13927-1992;API598



公称通径

DN(mm)

50~700

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

试验压力Ps(MPa)

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气密封试验

0.6

0.6

0.6

0.6

0.6

适用介质

水、蒸气、油品、酸类腐蚀性等。

适用温度

碳钢 :-29℃~425℃ 不锈钢:-40℃~600℃

主要技术参数



主要零件的材质

零件名称

材料

阀体

铸钢、不锈钢、铬钼钢及特殊材料

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢及特殊材料

密封圈

不锈钢、抗磨材料

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

填料

柔性石墨

D

t

363

H

-(C.I.P.R)对焊式硬密封蝶阀系列外形尺寸

d

W

公称压力

PN0.6

通径

外形尺寸(参考值)

参考重量(kg)

毫米

英寸

L

D

d

H

H1

A

B

600

24

390

636

602

499

1280

570

660

450

700

28

430

726

692

566

1480

750

550

660

800

32

470

826

792

632

1608

750

550

780

900

36

510

926

892

693

1857

750

550

820

1000

40

550

1028

992

757

2038

900

750

1460

1200

48

630

1228

1192

851

2237

1000

925

1590

1400

56

710

1428

1392

876

2411

1000

925

2185

1600

64

790

1628

1592

1095

2756

1000

925

3210

1800

72

870

1828

1792

1214

3093

1100

980

4090

2000

80

950

2028

1992

1332

3355

1100

980

5610


公称压力

PN1.0

通径

外形尺寸(参考值)

参考重量(kg)

毫米

英寸

L

D

d

H

H1

A

B

600

24

390

636

602

499

1280

570

660

465

700

28

430

726

692

566

1480

750

550

680

800

32

470

826

792

632

1608

750

550

810

900

36

510

926

892

693

1857

750

550

860

1000

40

550

1028

992

757

2038

900

750

1625

1200

48

630

1228

1192

851

2237

1000

925

1770

1400

56

710

1428

1392

876

2411

1000

925

2426

1600

64

790

1628

1592

1095

2756

1000

925

3560

1800

72

870

1828

1792

1214

3093

1100

980

4545

2000

80

950

2028

1992

1332

3355

1100

980

6230


公称压力

PN1.6

通径

外形尺寸(参考值)

参考重量(kg)

毫米

英寸

L

D

d

H

H1

A

B


80

3

180

90

78

90

356

180

200

27

100

4

190

110

96

100

375

180

200

34

125

5

200

135

121

113

401

180

200

41

150

6

210

161

146

130

450

270

280

43

200

8

230

222

202

205

545

400

425

81

250

10

250

278

254

235

630

400

425

102

300

12

270

330

303

275

715

450

560

132

350

14

290

382

351

309

817

450

560

164

400

16

310

432

398

346

923

535

580

193

450

18

330

484

450

932

1059

535

580

238

500

20

350

535

501

427

1126

535

580

302

600

24

390

636

602

509

1369

570

660

457

700

28

430

726

692

572

1492

750

550

810

800

32

470

826

792

638

1622

750

550

1093

900

36

510

926

892

700

1924

750

550

1410

1000

40

550

1028

992

765

2054

900

750

1870

1200

48

630

1228

1192

860

2259

1000

925

2082

1400

56

710

1428

1392

986

2610

1000

925

2850

1600

64

790

1628

1592

1106

2856

1000

925

4235

1800

72

870

1828

1792

1226

3121

1100

980

5346

2000

80

950

2028

1992

1345

3385

1100

980

7328


公称压力

PN2.5

通径

外形尺寸(参考值)

参考重量(kg)

毫米

英寸

L

D

d

H

H1

A

B


80

3

180

90

78

90

356

180

200

38

100

4

190

110

96

106

387

180

200

40

125

5

200

135

121

122

413

180

200

60

150

6

210

161

146

136

459

270

280

65

200

8

230

222

202

215

585

400

425

85

250

10

250

278

254

247

649

400

425

135

300

12

270

330

303

288

771

450

560

175

350

14

290

382

351

333

929

450

560

195

400

16

310

432

398

359

993

535

580

295

450

18

330

484

450

405

1053

535

580

350

500

20

350

535

501

444

1245

535

580

510

600

24

390

636

602

521

1750

570

660

625

700

28

430

726

692

586

1519

750

550

925

800

32

470

826

792

659

1659

750

550

1260

900

36

510

926

892

720

1829

750

550

1790

1000

40

550

1028

992

780

1949

900

750

1940

1200

48

630

1228

1192

889

2243

1000

925

2810

1400

56

710

1428

1392

1000

2462

1000

925

3500


公称压

PN4.0

通径

外形尺寸(参考值)

参考重量(kg)

毫米

英寸

L

D

d

H

H1

A

B


80

3

180

90

78

108

430

180

200

39

100

4

190

110

96

108

392

180

200

50

125

5

200

135

120

120

414

180

200

75

150

6

210

161

145

135

494

270

280

100

200

8

230

222

200

202

578

400

425

135

250

10

250

278

252

235

673

400

425

190

300

12

270

330

301

280

793

450

560

240

350

14

290

382

351

315

921

450

560

320

400

16

310

432

398

355

1021

535

580

450

450

18

330

484

448

370

1143

535

580

500

500

20

350

535

495

420

1192

535

580

560

600

24

390

636

595

490

1327

570

660

720
