J661Y-170V电站截止阀
产品详情

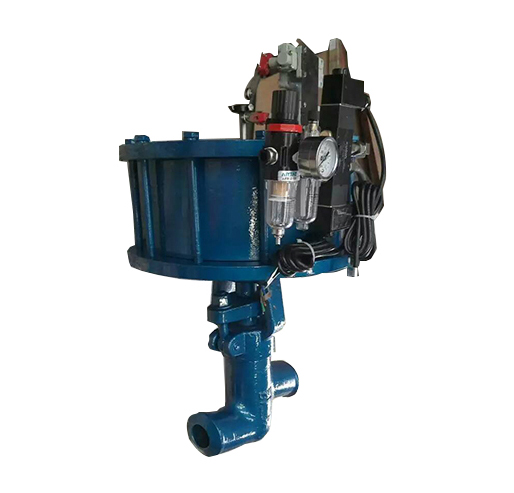

J661Y-P54170V气动高压截止阀
产品概述
本公司经营的气动高压截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。
■ 电站截止阀的产品特点
1、产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2、电站截止阀中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3、阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
5、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
■ 高压电站截止阀主要技术参数
阀体型式 | 高压锻造阀 |
阀芯型式 | 柱塞式(锥面) |
公称通径 | DN10 ～ DN100 |
公称压力 | PN20.0～32.0MPa |
连接形式 | 焊接式 (对焊、承插焊) |
■ 电站截止阀的主要零件材料
1 | 阀体 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
2 | 阀芯 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
3 | 阀杆 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
4 | 阀盖 | WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
5 | 填料 | 柔性石墨、PTFE |
6 | 填料压盖 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
7 | 电动执行器 | 壳体(HT200、WCB) |
■ J661Y-170V电站截止阀主要性能规范
试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||
16.0 | 20.0 | 25.0 | 32.0 | 900 | 1500 | 20K | 40K | |
强度试验 | 24.0 | 30.0 | 37.5 | 48.0 | 22.5 | 39.0 | 7.5 | 16.5 |
密封试验 | 17.6 | 22.0 | 27.5 | 35.2 | 16.5 | 28.6 | 5.5 | 12.1 |
工作温度 | ≤425℃ | |||||||
适用介质 | 水、蒸汽、腐蚀性介质 | |||||||
