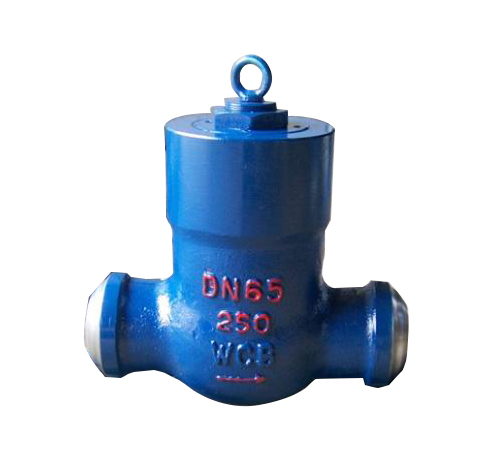

焊接电站止回阀

产品用途：

焊接连接的止回阀适用于公称压力PN20.0～32.0Mpa，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。

产品结构特点

1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。

2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为3.支管两端为对焊连接，适应不同的接管要求。

4.阀门耐压部件选用 耐热合金钢制造，高温性能好，承受压力高，耐用、安全、可靠。

5.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

6.阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。

7.内装式的销轴结构，减小外泄漏点，使用更可靠。

电站止回阀应用范围：

电站止回阀适用于Class1500～2500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。

电站止回阀结构特点：

1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。

2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。

3.支管两端为对焊连接，适应不同的接管要求。

4.阀门高温耐压部件选用 耐热合金钢制造，高温性能好，承受压力高，耐用、安全、可靠。

5.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

6.阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。

7.内装式的销轴结构，减小外泄漏点，使用更可靠。

电站止回阀标准规范：

设计制造标准：ASME B16.34 E101

结构长度标准：ASME B16.10 E101

压力温度等级：ASME B16.34 E101

试验检验标准：API598 E101

电站止回阀零件材料与工况：

阀 体 WCB WC1 WC6 WC9

阀 盖 25 15CrMoA 12Cr1MoVA 12Cr1MoVA

阀 瓣 WCB WC1 WC6 WC9

摇 杆 WCB WC1 WC6 WC9

阀 座 25 15Cr1MoA 12Cr1MoVA 12Cr1MoVA

销轴 1Cr17Ni2 20Cr1Mo1V1A

填 料 增强柔性石墨

高压电站止回阀性能规范:

高压电站止回阀安装尺寸及重量：

电站止回阀和其他阀门的区别：

1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型。

2.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好。

3.支管两端为对焊连接，适应不同的接管要求。

4.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

5.采用 耐热合金钢制造,安全可靠,性能稳定,特别适用于高温高压管路。
