H48H空排止回阀
产品详情
空排止回阀 H48H H48Y结构特点
1、阀门由止回阀和再循环旁路控制阀与节流装置组成。
2、该阀配合再循环旁路阀工作，能防止高压水锤对给水系统的破坏，维持系统安全运行。
3、主阀瓣随管路流量或压力变化而移动，借助介质压力及弹簧作用力关闭主阀口，随即带动旁路阀开启，自动保持水泵 小的允许流量。当主阀全开时，旁路阀随之关闭。
4、阀芯采用特殊的流线结构设计，具有准确的控制流量功能，在高压差情况下具有耐汽蚀磨损而且不易产生噪声和振动的特点。
5、阀门密封面采用钴基硬质合金堆焊而成，耐磨、耐冲刷、耐气蚀、密封可靠，使用寿命长。
6、维护及检修方便、快捷
7、阀门适宜垂直安装。
用途:
空排止回阀安装在火电机组的高压给水泵出口管道上,防止给水倒流,保护给水泵.该阀配合水泵 小流量自动再循环旁阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵的安全运行.当空排止回阀开启时,再循环旁路阀就自动关闭.
作用原理及结构特点
打开出口阀，给水泵启动，给水达到一定的压力后，空排止回阀的阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵 小流量。当停泵时，阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。

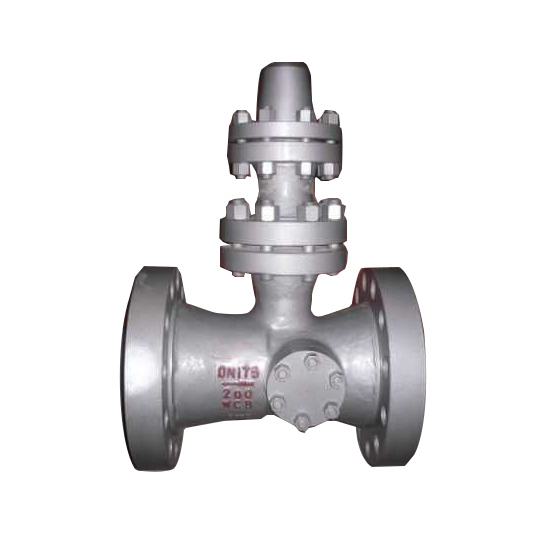

H48H-200空排止回阀
H48H-200空排止回阀空排止回阀，主要用于火电厂给水泵出口处。配合水泵 小流量再循环阀工作，维持系统的安全运行。动作原理如下：打开出口阀，给水泵启动，给水达到一定的压力后，阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵 小流量。当停泵时，阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。
公称压力 PN/MPa 壳体试验压力 Ps/MPa 工作压力 PN/MPa 适用介质 工作温度/℃ 20．O 30．O 20．O 水 ≤160 零件名称 材料 阀体、定位轮、连接法兰、排气法兰、法兰盖 碳素铸钢 导向轴、拔叉、轴套、滑块、排放套、排气盘 不锈钢 螺栓、螺柱 铬钼钢 衬套 铸铝青铜 阀瓣、阀瓣体、阀瓣轴、连接叉、螺母 碳素钢。
