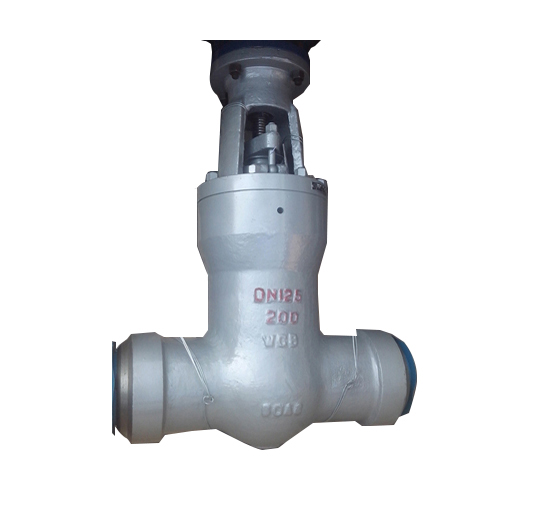

焊接式电站闸阀
产品详情
电站阀的型号： Z61Y-200
焊接连接的闸阀适用于公称压力PN16.0-32.0Mpa，工作温度≤540℃（其中P57170V工作温度为570℃）的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为水、油品、酸性介质等。操作方式有手动、齿轮传动、电动等。
电站阀的标准材质明细表
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀座 | A276420 | A276304 | A276304(L) | A276316(L) |
3 | 闸板 | A182F430&410 | A182F304 | A182F304(L) | A182F316(L) |
4 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
7 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
8 | 销钉 | A276420 | A182F304 | ||
9 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
10 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
11 | 填料压板 | A105 | A182F11 | A182F304(L) | A182F316(L) |
12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
13 | 阀杆螺母 | A276420 | |||
14 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 垫片 | A473431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃～425℃ | —29℃～540℃ | —29℃～200℃ | ||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L | 92 | 111 | 111 | 120 | 120 | 140 | 178 | 210 | |
H(开) | 169 | 197 | 197 | 236 | 246 | 283 | 330 | 354 | |
W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | |
重量 | 螺栓式 | 2.5 | 4.3 | 4.2 | 6.6 | 8.8 | 12.5 | 17.2 | 23.5 |
焊接式 | 2.4 | 4.2 | 4.0 | 6.3 | 8.7 | 12.1 | 17.2 | 22.0 | |
尊敬的客户，首先非常感谢您对我们产品的了解与信赖，订货请注意以下几点：
1、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④阀门的使用压力⑤阀门的使用介质、温度。
2、若已经由设计单位选定本公司的产品型号，请按型号直接向我司销售部订购。
3、当使用的场合非常重要复杂时,请您尽量提供设计图纸和详细参数，由我司的阀门 厂家为您审核把关。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供 的服务。
