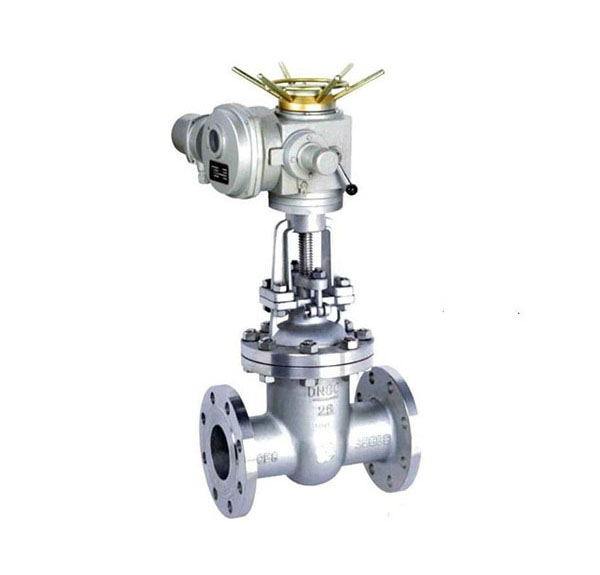

不锈钢电动闸阀
产品详情
法兰电动闸阀的产品简介：
Z941H法兰电动闸阀主要特点及用途
1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、电站阀采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、电站阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
Z941H法兰电动闸阀设计、制造标准
1．设计制造按GB/T12234-89
2、电站阀结构长度按GB/T12221-89
3、法兰连接尺寸按：JB/T79-94
4、阀门检查和试验按GB/T13927-92
Z941H法兰电动闸阀主要性能规范
公称压力(MPa) | 试验压力(MPa) | |||
壳体 | 密封(液) | 密封(气) | 上密封 | |
1.6 | 2.4 | 1.76 | 0.6 | 1.76 |
2.5 | 3.8 | 2.75 | 0.6 | 2.75 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.04 | 0.6 | 7.04 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 17.6 | 0.6 | 17.6 |
Z941H法兰电动闸阀适用范围
壳体材料 | 适用介质 | 适用温度（℃） |
碳素钢(C型) | 水、蒸汽、油品 | ≤425 |
铬镍钛钢(P型) | 硝酸类 | ≤200 |
铬镍钼钛钢(R型) | 醋酸类 | ≤200 |
铬钼钢(I型) | 水、蒸汽、油品 | ≤550 |
