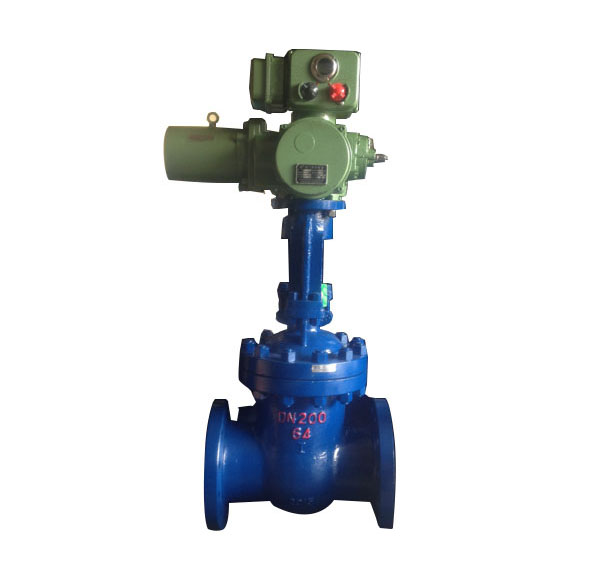

Z941H-64I电动闸阀
产品详情
电动闸阀的主要用途
高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等
电站阀的结构与特点
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、电动阀可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
Z941H-40电动合金钢高压式闸阀产品特点
1、采用中法兰螺栓连接，支管两端为法兰连接结构。
2、电站阀的阀座密封面采用铁基铬镍不锈钢堆焊而成，耐磨、抗擦伤性能好。
3、阀杆表面经抗蚀性氮化处理，具有良好的抗腐蚀性和抗擦伤性。
4、阀门的关闭和开启由装在阀盖上的电动装置来控制。电动装置分别配有阀门专用电机、减速箱、转矩控制机构、行程控制机构、现场操作机构，手、电动切换机构。阀门的开关均由行程控制机构调整，调整转矩限制机构，可以在行程控制机构失灵的情况下，保护阀门。电站阀的阀门关闭主要通过电动装置及能够调整的楔式双闸板、万向顶、夹圈等组成，借阀体内导向作升降运动。
5、电动装置除能就地操作外，还可进行远距离操作。
Z941H-40电动合金钢高压式闸阀主要技术参数
阀体形式 | 直通铸造阀 |
公称通径 | DN15～1000mm |
公称压力 | 国标PN1.6～16.0MPa；美标ANSI 150～600LB ；日标JIS 10～30K |
法兰标准 | JIS、ANSI、GB、JB、HG等 |
连接形式 | 法兰式、焊接式 |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
阀内件
阀板形式 | 垂直板式 |
流量特性 | 快开特性 |
电站阀的执行机构
执行器型号 | DZW系列 |
主要技术参数 | 电源电压：380V/50Hz、220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
防护等级：IP55（可定制IP67）、隔爆标志：ExdⅡBT4、手操功能：手轮 | |
环境温度：-20～+60℃、环境湿度：≤90% |
主要零件材料
1 | 阀体 | HT200、WCB、CF8、CF3、CF8M、CF3M |
2 | 阀板 | WCB、CF8、CF3、CF8M、CF3M |
3 | 阀杆 | 2Cr13、304、316、316L |
4 | 垫片 | 聚四氟乙烯、金属石墨垫片 |
5 | 阀盖 | HT200、WCB、CF8、CF3、CF8M、CF3M |
6 | 填料 | 柔性石墨、V型聚四氟乙烯填料 |
7 | 压盖 | HT200、WCB、CF8、CF3、CF8M、CF3M |
8 | 支架 | HT200、WCB、CF8、CF3、CF8M、CF3M |
9 | 电动执行器 | 壳体（HT200、WCB） |
主要性能规范
试验压力（MPa） | 公称压力（MPa） | 压力级（class） | JIS（K） | |||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 150 | 300 | 600 | 10K | 20K | 30K | |
强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 | 5.7 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 | 4.2 |
